A mesin pelet cakera — juga dipanggil granulator kuali — ialah penyelesaian granulasi pilihan merentasi industri baja, perlombongan dan kimia kerana ia memberikan pelet sfera seragam pada daya pemprosesan tinggi dengan penggunaan tenaga yang rendah. Reka bentuk kuali terbuka membolehkan pemerhatian masa nyata, pelarasan mudah dan masa henti minimum, menjadikannya fleksibel dari segi operasi dan menjimatkan kos.

Permintaan global untuk bahan berbutir semakin pantas. Menurut laporan 2024 oleh Grand View Research, pasaran peralatan granulasi baja global dinilai pada USD 1.47 bilion dan dijangka berkembang pada CAGR sebanyak 4.3% hingga 2030, dengan pelet cakera menyumbang sebahagian besar kapasiti terpasang di seluruh dunia. Namun di sebalik penggunaan meluas ini, ramai jurutera loji dan pengurus perolehan masih mempunyai soalan asas: Bagaimanakah pelletizer cakera sebenarnya berfungsi? Konfigurasi yang manakah sesuai dengan bahan mentah saya? Apakah kualiti output yang boleh saya jangkakan secara realistik?

Artikel ini menjawab semua soalan tersebut secara langsung, dengan data teknikal, perbandingan dunia sebenar dan panduan praktikal untuk memilih dan mengendalikan mesin pelet cakera .

Bagaimanakah Mesin Pelet Cakera Berfungsi?

A mesin pelet cakera beroperasi melalui kuali condong berputar yang menggabungkan daya emparan, graviti, dan semburan pengikat cecair untuk menggumpal zarah serbuk halus menjadi pelet sfera seragam. Mekanisme teras adalah elegan dalam kesederhanaannya: serbuk dimasukkan ke dalam cakera berputar (biasanya condong pada 45°–55°), larutan pengikat disembur ke atas katil, dan semasa cakera berputar, nukleus kecil terbentuk dan membesar secara beransur-ansur sehingga ia bergolek di atas rim cakera dan dilepaskan mengikut graviti.

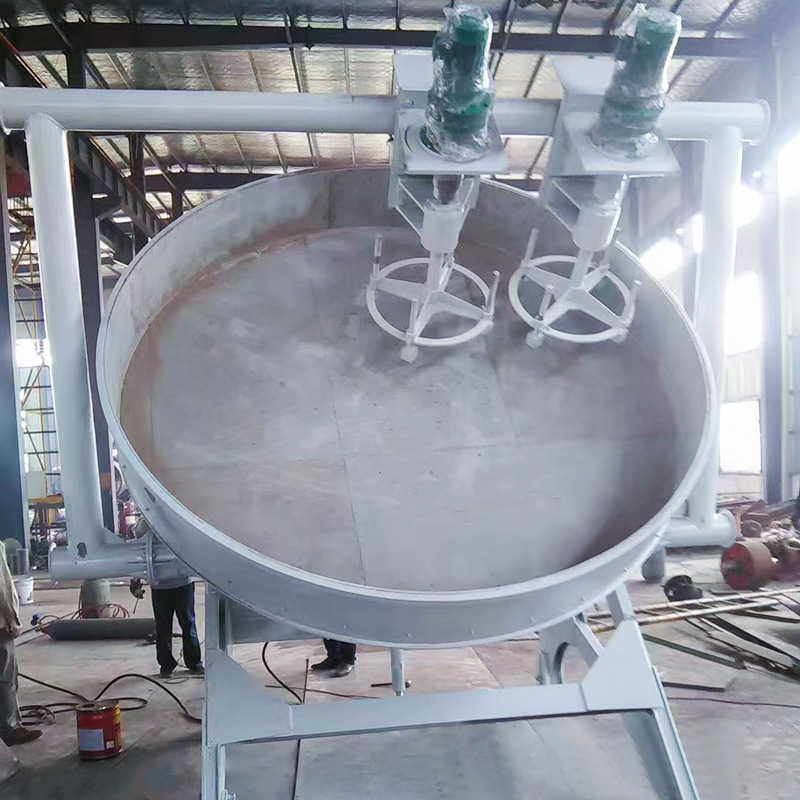

Komponen Mekanikal Utama

• Cakera Berputar (Kuli): Permukaan kerja utama, biasanya dibuat daripada keluli Q235 dengan lapisan tahan haus. Diameter berjulat dari 0.5 m (skala makmal) hingga 7.5 m (skala industri).
• Sistem Pemacu: Motor elektrik yang digabungkan dengan kotak gear memacu cakera. Kelajuan biasanya boleh dilaraskan antara 5–25 RPM melalui penyongsang frekuensi (VFD).
• Bilah Pengikis: Pengikis tetap menghalang serbuk daripada berkerak pada permukaan cakera, memastikan katil bergolek yang berterusan.
• Sistem Semburan Pengikat: Nozel beratom mengedarkan lembapan (air, molase atau pengikat kimia) secara merata ke seluruh lapisan serbuk.
• Mekanisme Pelarasan Kecondongan: Pelarasan manual atau bermotor bagi sudut cakera mengawal masa tinggal pelet dan saiz akhir.

Proses Pelet — Langkah demi Langkah

1. Nukleasi: Zarah serbuk halus dibasahi oleh semburan pengikat, membentuk kelompok mikro 0.5–1 mm.
2. Lapisan & Pertumbuhan: Nukleus jatuh merentasi permukaan cakera berputar, mengambil lapisan serbuk tambahan. Diameter pelet tumbuh dengan stabil dari 1 mm ke saiz sasaran (biasanya 2–10 mm).
3. Penyatuan: Putaran yang berterusan memampatkan struktur dalaman, meningkatkan ketumpatan dan kekuatan penghancuran.
4. Pelepasan: Setelah pelet mencapai saiz sasaran dan melebihi ketinggian bibir cakera, ia dilepaskan secara graviti ke penghantar hiliran.

Tingkah laku nyahcas yang mengelaskan sendiri ini — di mana hanya pelet saiz yang mencukupi keluar dari cakera — merupakan kelebihan yang menentukan berbanding granulator dram, yang mengeluarkan pengedaran saiz yang luas yang memerlukan pemeriksaan yang meluas.

Industri manakah yang paling banyak menggunakan mesin pelet cakera?

Mesin pelet cakera digunakan di sekurang-kurangnya lapan industri utama, dengan pengeluaran baja dan pemprosesan bijih besi menerajui kapasiti terpasang global. Keupayaan mereka untuk memproses pelbagai jenis bahan mentah — daripada serbuk mineral halus kepada sisa organik — menjadikannya salah satu platform granulasi paling serba boleh yang ada.

Jadual 1: Industri utama menggunakan mesin pelet cakera, dengan bahan biasa, saiz pelet dan keutamaan prestasi.

Mengapa Memilih Pelet Cakera Daripada Kaedah Granulasi Lain?

The mesin pelet cakera konsisten mengatasi teknologi granulasi alternatif dalam sfera pelet, keseragaman saiz dan fleksibiliti operasi — menjadikannya pilihan pertama apabila kualiti produk menjadi keutamaan.

Pelet Cakera lwn. Granulator Drum Rotary lwn. Pelet Penyemperitan

Jadual 2: Perbandingan teknikal pelet cakera, granulator drum berputar dan pelet penyemperitan. Sumber: Data spesifikasi peralatan yang disusun daripada helaian teknikal pengilang dan literatur akademik (Jurnal Serbuk dan Zarah KONA, 2023).

Data membuat satu kesimpulan jelas: jika anda perlukan sfera tinggi, pengedaran saiz yang ketat, dan kos tenaga yang rendah , mesin pelet cakera menang langsung. Granulator dram lebih berdaya saing hanya apabila volum pemprosesan mentah melebihi apa yang boleh dikendalikan oleh satu cakera — dalam hal ini dua atau lebih unit cakera selalunya masih diutamakan untuk aplikasi kritikal kualiti.

Cara Memilih Spesifikasi Mesin Pelet Cakera Yang Tepat

Memilih a mesin pelet cakera memerlukan pemadanan lima parameter teras dengan keperluan pengeluaran anda: diameter cakera, sudut kecondongan, kelajuan putaran, jenis pengikat dan kandungan lembapan suapan. Mendapat salah satu daripada ini boleh mengurangkan kecekapan pelet sebanyak 20-40%.

1. Diameter dan Kapasiti Cakera

Diameter cakera ialah penentu utama kapasiti keluaran. Sebagai garis panduan umum, cakera 1.5 m biasanya mengendalikan 0.5–2 t/j, cakera 3.6 m mengendalikan 5–10 t/j, dan cakera 6.0 m boleh memproses 20–30 t/j pelet siap. Untuk kapasiti melebihi 30 t/j, memasang berbilang unit cakera secara selari adalah pendekatan standard.

2. Sudut Kecondongan (45°–55°)

Sudut yang lebih curam (50°–55°) memendekkan masa tinggal dan menghasilkan pelet yang lebih kecil dengan pelepasan yang lebih cepat. Sudut yang lebih cetek (45°–48°) meningkatkan masa tinggal, menggalakkan pembentukan pelet yang lebih besar, dan meningkatkan pemadatan. Untuk aplikasi baja yang menyasarkan pelet 3–5 mm, 48°–52° ialah julat optimum biasa.

3. Kelajuan Putaran dan Nombor Froude

Nombor Froude (Fr = ω²r/g) hendaklah dikekalkan antara 0.20 dan 0.35 untuk kebanyakan bahan. Di bawah 0.20, katil serbuk menggelongsor dan bukannya bergolek, menghasilkan aglomerat yang tidak teratur. Di atas 0.35, daya emparan menguasai dan menghalang lapisan yang betul. Untuk cakera berdiameter 2.5 m, ini diterjemahkan kepada kelajuan operasi kira-kira 8–14 RPM.

4. Kandungan Lembapan Makanan

Kebanyakan bahan bukan organik berpelet terbaik pada jumlah kandungan lembapan makanan 12–16% (b/b) . Bahan organik seperti kompos atau enap cemar mungkin memerlukan 18–25%. Kelembapan yang berlebihan menghasilkan pelet yang rata semasa pelepasan; kelembapan yang tidak mencukupi menghasilkan serbuk, aglomerat bersaiz kecil yang mengitar semula ke dalam katil dan bukannya dibuang.

5. Taburan Saiz Zarah Bahan (JPA)

Zarah suapan sepatutnya berada di bawah 200 µm (–100 mesh) untuk nukleasi yang baik. Bahan dengan D90 melebihi 500 µm biasanya menghasilkan pelet yang tidak teratur dan berkekuatan rendah melainkan langkah pra-pengisaran ditambah. Untuk pelet bijih besi, piawaian industri ialah suapan JPA sebanyak 80% melepasi 45 µm (–325 mesh), yang memastikan ikatan antara zarah yang kuat semasa bebola.

Apakah Metrik Prestasi Utama untuk Mesin Pelet Cakera?

Berprestasi tinggi mesin pelet cakeras secara konsisten mencapai kecekapan pelletizing melebihi 85% dan hasil produk yang layak (pada saiz pelet) melebihi 90% dalam operasi yang stabil. Memahami dan menjejaki KPI yang betul adalah penting untuk memaksimumkan pulangan pelaburan.

• Kecekapan Pelet (%): Nisbah pelet pada saiz yang dilepaskan kepada jumlah bahan yang disuap. Sasaran: >85%. Di bawah 75% menunjukkan masalah dengan dos pengikat, kelajuan cakera atau suapan JPA.
• Kekuatan Mampatan Pelet Hijau (N): Daya penghancuran sebelum pengeringan. Untuk bijih besi, nilai minimum yang boleh diterima biasanya 10-12 N setiap pelet. Untuk baja, 3-6 N adalah biasa.
• Kekuatan Hancur Pelet Kering (N): Selepas pengeringan dan/atau pembakaran. Pelet bijih besi mesti melebihi 200 N untuk kegunaan relau letupan. Pelet baja biasanya memerlukan 15–35 N untuk pengendalian dan pengangkutan pukal.
• Pekali Variasi Saiz (CV%): CV di bawah 8% menunjukkan keseragaman saiz yang sangat baik. Di atas 15% mencadangkan parameter cakera memerlukan penentukuran semula.
• Kandungan Kelembapan Pelet Hijau (%): Hendaklah dikawal dalam ±0.5% daripada sasaran untuk mengekalkan kekuatan pelet yang konsisten dan mengelakkan keretakan semasa pengeringan.
• Penggunaan Tenaga Khusus (kWj/t): Pelet cakera yang dioptimumkan dengan baik beroperasi pada 8–14 kWj bagi setiap tan metrik produk. Nilai melebihi 20 kWj/t mencadangkan ketidakcekapan dalam sistem pemacu atau lebihan beban kitaran semula.

Cara Mengendalikan dan Menyelenggara Mesin Pelet Cakera untuk Umur Panjang Maksimum

Operasi yang betul dan penyelenggaraan pencegahan boleh memanjangkan a mesin pelet cakera's hayat perkhidmatan melebihi 15 tahun, dengan baik pulih besar diperlukan hanya setiap 5-7 tahun. Punca paling biasa kegagalan pramatang ialah keausan bilah pengikis yang diabaikan, yang membawa kepada pengagihan serbuk tidak sekata dan hakisan permukaan cakera dipercepatkan.

Pemeriksaan Operasi Harian

• Sahkan kadar keluaran dan corak muncung semburan pengikat — muncung tersumbat adalah punca paling kerap hanyut saiz pelet.
• Periksa kelegaan bilah pengikis (disyorkan: 3–8 mm dari permukaan cakera bergantung pada bahan).
• Pantau tarikan arus motor pemacu — peningkatan berterusan sebanyak >10% di atas garis dasar menunjukkan lebihan beban atau kehausan galas.
• Rekod sampel saiz pelet daripada aliran pelepasan setiap 30 minit semasa permulaan sehingga keadaan mantap disahkan.

Selang Penyelenggaraan Pencegahan Berjadual

Jadual 3: Jadual penyelenggaraan pencegahan yang disyorkan untuk mesin pelet cakera dalam operasi industri yang berterusan.

Apakah Kemajuan Teknologi Terkini dalam Mesin Pelet Cakera?

moden mesin pelet cakeras semakin menggabungkan pemacu frekuensi berubah-ubah (VFD), automasi berasaskan PLC, dan penderiaan kelembapan masa nyata untuk mencapai kecekapan pelletizing melebihi 92% dengan campur tangan operator yang minimum.

• Penyepaduan Pemacu Frekuensi Berubah (VFD): Membenarkan pengoptimuman kelajuan cakera berterusan semasa operasi. Loji yang menggunakan pelet cakera yang dilengkapi VFD melaporkan penjimatan tenaga sebanyak 8–12% berbanding unit berkelajuan tetap (sumber: Kecekapan Tenaga dalam Proses Perindustrian, IEA, 2023).
• Pengukuran Kelembapan Dalam Talian: Penderia inframerah dekat (NIR) yang dipasang di atas zon suapan cakera menyediakan data kelembapan masa nyata, membolehkan pelarasan dos pengikat automatik. Ini mengurangkan varians saiz pelet sehingga 30% berbanding kawalan manual.
• Klasifikasi Saiz Penglihatan Mesin: Sistem kamera berkelajuan tinggi di titik nyahcas cakera menggunakan pemprosesan imej berasaskan AI untuk mengklasifikasikan saiz pelet dalam masa nyata, mencetuskan pelarasan sudut cakera automatik untuk mengekalkan pengedaran saiz sasaran.
• Lapisan Komposit Tahan Haus: Pelapik cakera komposit besi tuang kromium tinggi dan getah-seramik kini mencapai hayat perkhidmatan 18,000–24,000 jam operasi, berbanding 6,000–10,000 jam untuk pelapik keluli standard.
• Sistem Pengikat Dwi-Semburan: Menggunakan dua litar semburan dikawal secara bebas — satu untuk nukleasi dan satu untuk melapis — membolehkan kawalan tepat ke atas profil ketumpatan pelet, menghasilkan pelet dengan kulit luar yang lebih keras dan keliangan dalaman yang lebih rendah.

Soalan Lazim Mengenai Mesin Pelet Cakera

Kesimpulan: Mengapa Mesin Pelet Cakera Kekal Piawaian Industri

Selepas beberapa dekad penggunaan industri dan penghalusan kejuruteraan berterusan, mesin pelet cakera kekal sebagai penanda aras untuk aplikasi yang menuntut sfera pelet yang tinggi, pengedaran saiz sempit dan kesederhanaan operasi. Reka bentuk kuali terbukanya membolehkan keterlihatan proses masa nyata yang sistem tertutup tidak dapat dipadankan. Jejak tenaga yang rendah dan masa permulaan yang cepat mengurangkan kedua-dua kos operasi dan masa henti pengeluaran.

Secara kritikal, kemajuan dalam kawalan VFD, penderiaan kelembapan dalam talian, sistem penglihatan berasaskan AI dan bahan tahan haus memanjangkan lagi sampul prestasi — menjadikan moden mesin pelet cakeras lebih pintar, lebih cekap tenaga dan lebih tahan lama daripada pendahulunya.

Sama ada anda memproses bijih besi, baja NPK, abu terbang atau bahan kimia khusus, pilih yang betul mesin pelet cakera — dengan diameter cakera yang dipadankan dengan betul, kecenderungan, kelajuan dan sistem pengikat — akan secara langsung menentukan kualiti produk, kecekapan pemprosesan dan keuntungan jangka panjang. Gunakan jadual perbandingan dan garis panduan spesifikasi dalam artikel ini sebagai rangka kerja permulaan anda, dan berunding dengan jurutera pelet yang berpengalaman sebelum memuktamadkan spesifikasi peralatan anda.
