Pengumpul Habuk Pulse-Jet

Prinsip Operasi

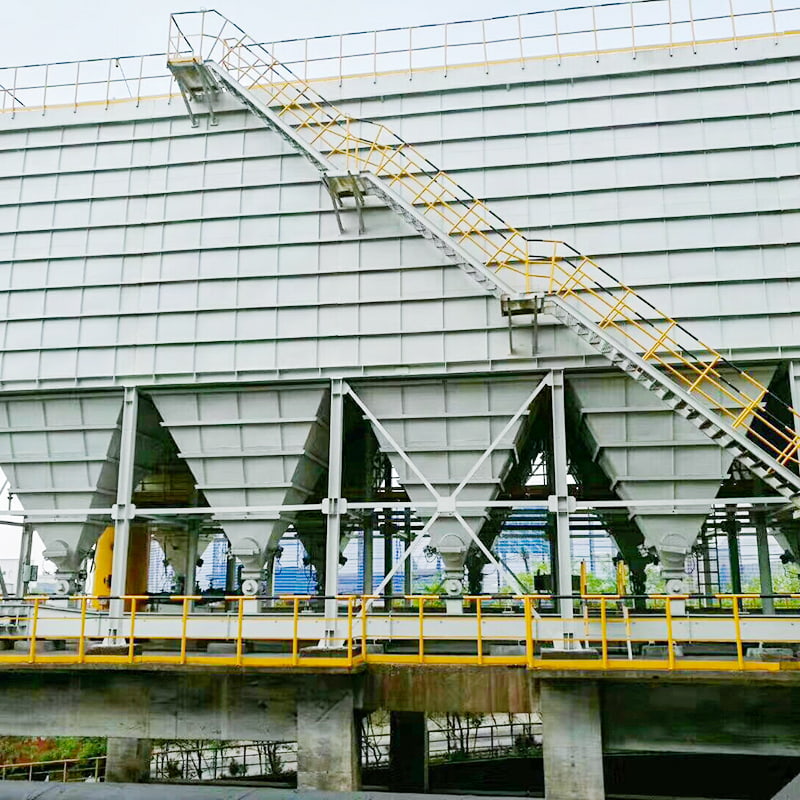

Pengumpul habuk terdiri daripada corong, ruang atas, ruang tengah, dan ruang bawah. Ruang atas, tengah, dan bawah adalah ruang. Semasa operasi, udara sarat habuk memasuki corong melalui saluran masuk udara. Debu kasar jatuh terus ke bahagian bawah corong, manakala habuk halus dibawa ke atas oleh aliran udara ke dalam ruang tengah dan bawah.

Habuk terkumpul pada permukaan luar beg penapis. Udara yang ditapis memasuki ruang atas dan bergerak ke manifold udara bersih—saluran ekzos—sebelum dilepaskan ke atmosfera oleh kipas ekzos. Debu dalam corong dilepaskan oleh sistem penghantar.

Proses pembersihan bermula dengan menutup saluran keluar udara bersih ruang, menghapuskan aliran udara melalui penapis beg. Injap nadi kemudiannya dibuka, dan udara termampat diarahkan dari sumber udara melalui beg udara, injap nadi, dan muncung pada paip suntikan dalam masa yang sangat singkat (0.065-0.085 saat) untuk membersihkan setiap beg penapis. Injap tutup ditutup untuk masa yang mencukupi untuk memastikan habuk dikeluarkan dari beg penapis selepas proses suntikan mendap ke dalam corong, menghalang habuk daripada "terjerap semula" oleh aliran udara ke beg penapis bersebelahan selepas meninggalkan permukaan beg. Ini memastikan pembersihan beg yang menyeluruh. Pengawal boleh atur cara PLC secara automatik mengawal injap ekzos, injap nadi dan injap nyahcas abu.

Ciri-ciri Utama
1. Menggunakan teknologi pembersihan suntikan nadi henti aliran udara ruang yang berasingan, sistem ini mengatasi kekurangan pengumpul habuk nadi dan sistem backflush ruang yang berasingan. Ia menawarkan kapasiti pembersihan yang kuat, hasil penyingkiran habuk yang sangat baik, kepekatan pelepasan yang rendah, kebocoran udara yang minimum, penggunaan tenaga yang rendah, jejak yang minimum, operasi yang boleh dipercayai dan faedah ekonomi yang sangat baik.

2. Dengan menggunakan pembersihan jet nadi dalam ruang berasingan dengan penutupan aliran udara, pembersihan menyeluruh dicapai dengan satu jet. Ini memanjangkan kitaran pembersihan, mengurangkan penggunaan tenaga pembersihan, dan dengan ketara mengurangkan penggunaan udara termampat. Ini juga mengurangkan keletihan pada beg penapis dan injap nadi, secara eksponen meningkatkan jangka hayatnya.

3. Pemeriksaan dan penggantian beg boleh dilakukan di ruang berasingan tanpa menghentikan kipas sistem dan di bawah operasi sistem biasa. Beg penapis menggunakan gelang pengembangan elastik untuk pengedap dan kebolehpercayaan yang sangat baik. Sangkar beg penapis poligon mengurangkan geseran antara beg dan sangkar, memanjangkan hayat beg dan memudahkan penyingkiran beg.

4. Sistem beg menggunakan sistem pengekstrakan atas. Semasa penggantian beg, sangkar ditarik balik dan beg kotor diletakkan di corong bawah ruang dan dikeluarkan melalui lurang, menambah baik keadaan operasi penggantian beg.

5. Ruang ini mempunyai reka bentuk kedap udara untuk pengedap yang sangat baik. Pintu pemeriksaan diperbuat daripada bahan pengedap berkualiti tinggi. Minyak tanah digunakan untuk pengesanan kebocoran semasa proses pembuatan, mengakibatkan kadar kebocoran udara yang sangat rendah. 6. Dilengkapi dengan sistem penjimatan tenaga Bi-Get dan sistem pembersihan beg Emc, sistem ini beroperasi dengan penggunaan tenaga yang rendah.

7. Salur masuk dan keluar pengumpul habuk beg jet nadi berbilik disusun padat, mengurangkan rintangan aliran udara.

8. Keseluruhan sistem dikawal oleh PLC, membolehkan pembersihan dan pemunggahan habuk automatik, kawalan suhu automatik dan penggera lebih suhu.
